Sobre el cálculo de zuncho perimetral
Esta calculadora de zuncho perimetral permite realizar el cálculo de hormigón y acero necesarios para construir un zuncho de hormigón armado. Calcula el volumen de hormigón, la longitud total y el peso de las barras longitudinales, el número de estribos, sus longitudes de corte y el peso total de la armadura.
El cálculo se basa en las dimensiones geométricas del zuncho perimetral y la disposición de las armaduras seleccionada. Los resultados permiten estimar las cantidades de materiales, preparar las compras y comparar diferentes configuraciones de armado.
Valores orientativos y recomendaciones
Cálculo del volumen de hormigón

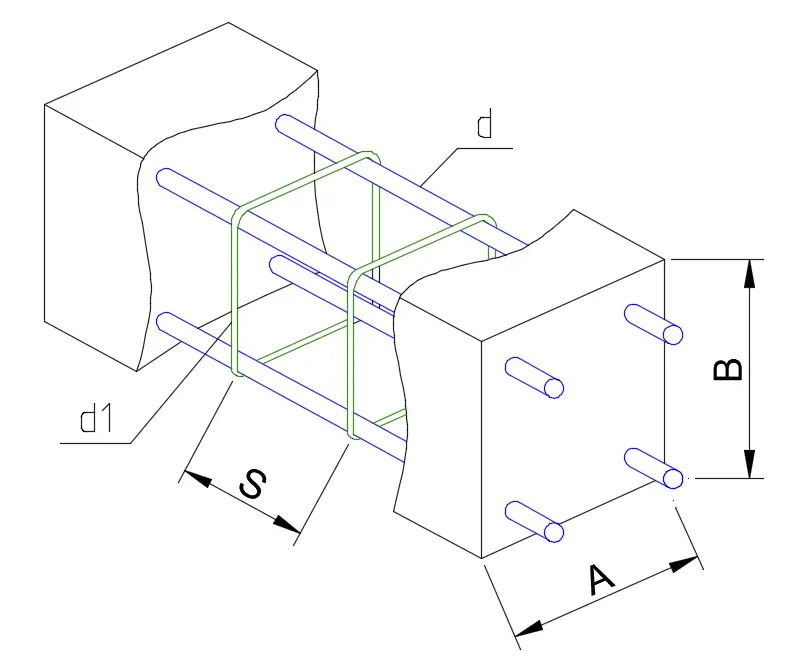

Volumen geométrico. El zuncho perimetral se considera un elemento prismático de sección rectangular constante. El área de la sección transversal se determina multiplicando la anchura A por la altura B, ambas expresadas en milímetros. El área resultante se multiplica por la longitud total L, expresada en metros.
V = A × B × L / 1 000 000
En esta fórmula, V representa el volumen de hormigón en m3. La división entre 1 000 000 convierte el producto de las dimensiones en metros cúbicos.
Por ejemplo, un zuncho perimetral de 200 mm de anchura, 200 mm de altura y 24 m de longitud tiene un volumen de hormigón de 0,96 m3. El cálculo utiliza la sección geométrica completa, sin descontar el volumen ocupado por las armaduras de acero. No se añade automáticamente ninguna cantidad adicional para compensar las pérdidas de hormigón.
Longitud y peso de las barras longitudinales
Longitud total. El número de barras longitudinales n se multiplica por la longitud total L del zuncho, expresada en metros. Se supone que cada barra longitudinal se extiende a lo largo de toda la longitud calculada.
Llong = n × L
Por ejemplo, cuatro barras longitudinales colocadas a lo largo de un zuncho de hormigón armado de 24 m requieren 96 m de acero de refuerzo. Esta es la longitud teórica, sin incluir las longitudes adicionales necesarias para solapes, anclajes y desperdicios de corte.
Peso teórico. El peso del acero de armadura se calcula a partir del área de la sección circular de la barra, su longitud total y una densidad del acero de 7850 kg/m3. Para un diámetro de barra d expresado en milímetros y una longitud en metros, se utiliza la siguiente fórmula:
Mlong = Llong × π × d2 / 4 × 0.00785
El coeficiente 0.00785 tiene en cuenta la densidad del acero y la conversión del área de la sección transversal de mm2 a m2. El peso resultante se expresa en kilogramos. Una barra de acero de 12 mm de diámetro pesa aproximadamente 0,888 kg por metro.
Cálculo del número de estribos
Número de estribos. La longitud total del zuncho perimetral se convierte de metros a milímetros y se divide entre la separación S especificada para los estribos. El resultado se redondea hacia arriba hasta obtener un número entero de intervalos y se añade un estribo adicional para tener en cuenta ambos extremos del tramo.
Nst = ⌈L × 1000 / S⌉ + 1
En esta fórmula, Nst representa el número de estribos. El redondeo hacia arriba garantiza que la distancia calculada entre estribos consecutivos no supere la separación especificada. La fórmula se aplica a un único tramo recto con estribos en ambos extremos.
Por ejemplo, un tramo de 10 m con una separación entre estribos de 1000 mm requiere 11 estribos. Si la separación se reduce a 990 mm, la cantidad necesaria aumenta a 12 estribos. Cuando existen varios tramos independientes, conviene calcular las cantidades por separado, ya que cada tramo tiene sus propios estribos extremos.
Cálculo de la longitud de corte de un estribo
Recubrimiento de hormigón. La distancia c se mide desde la superficie exterior del hormigón hasta la superficie exterior del estribo. Para determinar la longitud de corte, el perímetro del estribo se mide siguiendo el eje central de la barra de acero. Por tanto, al calcular las dimensiones dentro de la sección de hormigón, se tienen en cuenta tanto el doble del recubrimiento como el diámetro d1 de la barra del estribo.
Estribo rectangular. Cuando se utilizan cuatro o más barras longitudinales, se considera una disposición rectangular de los estribos. La anchura medida sobre el eje central de la barra es A - 2c - d1, mientras que la altura correspondiente es B - 2c - d1. Al doble de la suma de estas dimensiones se añade una longitud adicional para el cierre del estribo.
lst = 2 × [(A - 2c - d1) + (B - 2c - d1)] + 12d1
Estribo triangular. Cuando se utilizan tres barras longitudinales, se considera una disposición triangular de la armadura, con una barra superior y dos inferiores. El vértice del triángulo se sitúa en el centro de la anchura de la sección, mientras que su base se encuentra cerca de la parte inferior del zuncho de hormigón armado. La longitud de corte se calcula sumando la base, los dos lados inclinados y la longitud adicional para el cierre.
Para determinar la geometría, primero se calcula la distancia desde la superficie exterior del hormigón hasta el eje central del estribo:
t = c + d1 / 2
A continuación, la longitud del estribo triangular se determina mediante la siguiente fórmula:
lst = (A - 2t) + 2 × √[(A / 2 - t)2 + (B - 2t)2] + 12d1
Todas las dimensiones utilizadas en las fórmulas de longitud de los estribos se expresan en milímetros. La longitud de corte resultante también se expresa en milímetros.
Longitud adicional para el cierre. Ambos métodos de cálculo incluyen una longitud adicional equivalente a 12 veces el diámetro de la barra del estribo. Por ejemplo, para un estribo de 8 mm de diámetro, esta longitud adicional es de 96 mm. Se trata de una hipótesis fija utilizada para la estimación preliminar de materiales, no de una longitud de unión exigida universalmente. La longitud de corte real depende del detalle de cierre y de los requisitos de doblado.
Longitud total y peso de los estribos
Longitud total. La longitud de corte calculada para un estribo se multiplica por el número de estribos. Como la longitud de corte se determina en milímetros, el resultado se divide entre 1000 para convertirlo en metros.
Lst = Nst × lst / 1000
Peso de los estribos. Se aplica el mismo procedimiento de cálculo del peso teórico del acero utilizado para las barras longitudinales. La longitud total de los estribos se multiplica por el área de la sección circular de la barra de diámetro d1 y por el coeficiente 0.00785.
Mst = Lst × π × d12 / 4 × 0.00785
El peso total de la armadura se determina sumando el peso de las barras longitudinales y el peso de todos los estribos.
Mtotal = Mlong + Mst
Margen adicional para las barras longitudinales
Margen adicional. Los solapes de las barras longitudinales, las longitudes de anclaje y los desperdicios de corte no se calculan automáticamente. Para tener en cuenta estas necesidades, se puede introducir un porcentaje adicional p. Por ejemplo, con un margen del 10%, la longitud calculada de las barras longitudinales se multiplica por 1,10.
Llong,extra = Llong × (1 + p / 100)
El peso de las barras longitudinales, incluido el margen adicional, aumenta en la misma proporción. Para calcular el peso total de la armadura, se suma el peso original de los estribos al peso incrementado de las barras longitudinales.
Mtotal,extra = Mlong × (1 + p / 100) + Mst
El porcentaje se aplica únicamente a las barras longitudinales. El número de estribos y sus longitudes de corte se calculan por separado e incluyen una longitud adicional para el cierre. No se incorpora ningún margen adicional por desperdicios de corte de los estribos. Cuando el porcentaje es 0%, se utilizan las cantidades teóricas originales de materiales sin ningún incremento.
Precisión del cálculo y validación de los datos
Precisión del cálculo. Los valores geométricos intermedios y los pesos se calculan sin redondeos previos. El volumen de hormigón mostrado se redondea a cuatro decimales, la longitud de corte de un estribo a un decimal y las demás longitudes y pesos a dos decimales. Se eliminan los ceros finales innecesarios.
Comprobación geométrica. Antes de realizar el cálculo, se comprueba si existe espacio suficiente dentro de la sección de hormigón para colocar los estribos y las barras longitudinales, teniendo en cuenta sus diámetros y el recubrimiento de hormigón. Si las dimensiones introducidas no permiten alojar la disposición de armaduras seleccionada, no se muestran resultados.
Valores prácticos y normativa europea
Dimensiones del zuncho perimetral. En la construcción de edificios de poca altura se utilizan frecuentemente zunchos de hormigón armado con anchuras y alturas aproximadas de 150-300 mm. Las dimensiones reales dependen del espesor del muro, de la forma en que los elementos estructurales apoyados transmiten sus cargas y de los requisitos del proyecto.
Recubrimiento de hormigón. Para estimaciones preliminares se utilizan a menudo valores de 25-35 mm. El recubrimiento necesario depende de las condiciones ambientales, los requisitos de durabilidad, la resistencia al fuego y los detalles constructivos. El recubrimiento debe especificarse en el proyecto de acuerdo con el anexo nacional aplicable al Eurocódigo 2.
Armadura longitudinal y transversal. Los zunchos perimetrales de hormigón armado de pequeñas dimensiones suelen utilizar cuatro barras longitudinales de aproximadamente 10-14 mm de diámetro y estribos de 6-8 mm de diámetro. Los valores orientativos habituales de separación entre estribos son de 150-300 mm. En determinadas zonas puede ser necesario disponer la armadura transversal con una separación menor. Estos intervalos son referencias prácticas y no límites normativos universales.
Normativa aplicable. En la práctica europea, las dimensiones, el recubrimiento de hormigón y las armaduras de los elementos de hormigón armado se establecen tomando como referencia la norma EN 1992-1-1 «Eurocódigo 2: Proyecto de estructuras de hormigón. Parte 1-1: Reglas generales y reglas para edificación», junto con el anexo nacional aplicable. Los requisitos del hormigón se recogen en la norma EN 206 «Hormigón. Especificaciones, prestaciones, producción y conformidad». La norma EN 10080 «Acero para el armado del hormigón. Acero soldable para armaduras de hormigón armado. Generalidades» se aplica al acero de armadura soldable. Las hipótesis utilizadas por la calculadora, incluida la longitud adicional fija para el cierre equivalente a 12 diámetros del estribo, no deben interpretarse como valores prescritos por estas normas.
Preguntas frecuentes
¿Por qué se añade un estribo adicional en el cálculo?
Los estribos se distribuyen a lo largo de un tramo recto, incluyendo su principio y su final. El número de intervalos se calcula dividiendo la longitud entre la separación y redondeando hacia arriba, mientras que el número de estribos siempre es uno más que el número de intervalos. Por tanto, un tramo de 10 m necesita 11 estribos con una separación de 1 m, pero 12 estribos con una separación de 0,99 m.
¿Por qué depende la longitud del estribo del número de barras longitudinales?
Con tres barras longitudinales se utiliza una disposición triangular de la armadura, mientras que con cuatro o más barras se utiliza una disposición rectangular. Estas configuraciones tienen diferentes perímetros de armadura transversal, lo que produce distintas longitudes de corte y pesos. En ambos casos se añade a la longitud geométrica el mismo margen de cierre equivalente a 12 diámetros del estribo.
¿Cómo influye el recubrimiento de hormigón en la cantidad de acero?
Al aumentar el recubrimiento de hormigón, disminuyen las dimensiones de los estribos, porque su perímetro se sitúa más lejos de las superficies exteriores del hormigón. Esto reduce la longitud de corte de cada estribo y el peso total de la armadura transversal. El volumen geométrico de hormigón y la longitud total de las barras longitudinales permanecen sin cambios.
¿Cómo se deben tener en cuenta los solapes y los desperdicios de corte de las barras longitudinales?
La longitud básica de las barras longitudinales se calcula sin incluir uniones ni desperdicios. Las necesidades adicionales se incorporan mediante un margen porcentual que aumenta la longitud y el peso calculados. Un valor del 5-10% puede utilizarse como referencia preliminar, pero el margen real depende de las longitudes comerciales de las barras, los detalles de las uniones y el plan de corte.
¿Cómo calcular los materiales para varios tramos independientes de un zuncho perimetral?
Si un zuncho perimetral está formado por varios tramos rectos independientes, es recomendable calcular cada tramo por separado. Cada tramo necesita estribos en ambos extremos, por lo que realizar el cálculo únicamente a partir de la longitud total combinada puede subestimar el número de estribos necesario. Después de calcular los tramos individualmente, se suman los volúmenes de hormigón, las longitudes de las barras y sus pesos.
