Cálculo de Escada Reta de Concreto de Um Lance

Método de cálculo da escada reta de um lance

A calculadora realiza o cálculo geométrico de uma escada reta de concreto de um lance. Com base no comprimento e na altura da escada, na largura do lance, na quantidade de degraus, na posição do degrau superior e na espessura da laje, calcula as dimensões dos degraus, a inclinação da escada, o indicador de conforto e o volume de concreto necessário.

O cálculo considera a mesma altura para todos os espelhos, a mesma profundidade dos degraus e uma espessura constante da laje inclinada da escada. O volume de concreto é determinado a partir do perfil longitudinal real do lance com degraus, sem adicionar margem extra para perdas.

Valores de referência e recomendações

Divisão da altura e do comprimento da escada

Quantidade de espelhos. A altura total entre os pavimentos H, em mm, é dividida pela quantidade de espelhos de mesma altura. Se o degrau superior estiver no nível do pavimento superior, a quantidade de espelhos será igual à quantidade de degraus N. Se o degrau superior estiver abaixo do nível do pavimento superior, haverá um espelho adicional entre o último degrau e o nível do piso, portanto a quantidade de espelhos será N + 1.

h = H / N

h = H / (N + 1)

A primeira fórmula é utilizada quando o degrau superior está no mesmo nível do pavimento superior. A segunda é utilizada quando o degrau superior está abaixo desse nível. O valor resultante h corresponde à altura de um espelho em milímetros.

Profundidade do degrau. O comprimento horizontal da escada L, em mm, é dividido pela quantidade de degraus N. Considera-se que todos os degraus possuem a mesma profundidade.

a = L / N

O valor a representa a profundidade horizontal calculada de um degrau em milímetros.

Inclinação da escada e indicador de conforto

Inclinação da escada. O ângulo do lance é calculado a partir da relação entre a altura do espelho h e a profundidade do degrau a.

α = arctan(h / a)

Para a seleção automática da quantidade de degraus, a calculadora utiliza uma faixa de 30-40°. Essa faixa é usada como referência prática para uma escada reta confortável.

Altura do espelho. Na avaliação das possíveis configurações é utilizada uma faixa de 150-200 mm. Mantendo os demais parâmetros inalterados, uma altura menor do espelho geralmente resulta em uma escada com inclinação mais suave.

Profundidade do degrau. A seleção automática utiliza uma faixa de 270-320 mm. Um degrau mais profundo aumenta o comprimento horizontal do lance quando a quantidade de degraus permanece inalterada.

Indicador de conforto. A calculadora também verifica a relação comumente utilizada entre a altura do espelho e a profundidade do degrau.

2h + a

A calculadora utiliza uma faixa de 600-660 mm, com aproximadamente 630 mm como valor central de referência. Esse critério avalia a combinação entre a altura do espelho e a profundidade do degrau, em vez de considerar cada dimensão separadamente.

Seleção automática da quantidade de degraus

Verificação das possíveis configurações. No modo automático, a calculadora avalia quantidades de 1 a 30 degraus. Para cada opção, recalcula a altura do espelho h, a profundidade do degrau a, o ângulo da escada α e o indicador de conforto 2h + a.

Avaliação dos desvios. Um valor dentro da faixa recomendada recebe desvio igual a zero. Um valor fora da faixa é avaliado pela distância até o limite mais próximo dividida pela largura dessa faixa. A calculadora utiliza intervalos de 50 mm para a altura do espelho, 50 mm para a profundidade do degrau, 10° para o ângulo da escada e 60 mm para o indicador de conforto.

Q = ph2 + pa2 + pα2 + pc2

Aqui, p representa o desvio normalizado do parâmetro correspondente em relação à sua faixa recomendada. Elevar os desvios ao quadrado atribui maior peso às configurações que ultrapassam mais significativamente uma faixa recomendada.

Seleção final. A calculadora seleciona primeiro a opção com o menor valor de Q. Se duas opções tiverem a mesma pontuação, é escolhida a que possuir menos parâmetros fora das faixas recomendadas. Se esses valores também forem iguais, a calculadora compara a proximidade dos parâmetros com os centros das faixas: 175 mm para a altura do espelho, 295 mm para a profundidade do degrau, 35° para o ângulo da escada e 630 mm para o indicador 2h + a.

Portanto, para as dimensões disponíveis especificadas, o modo automático procura a combinação mais equilibrada dos parâmetros da escada. Se nenhuma quantidade inteira de degraus atender simultaneamente às quatro faixas, a calculadora selecionará a opção com os menores desvios normalizados.

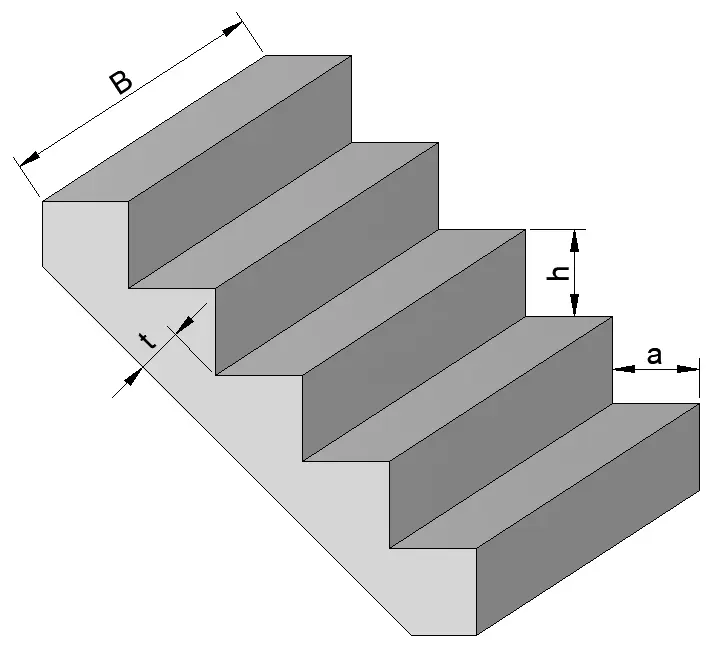

Geometria do lance monolítico da escada

Espessura da laje. A espessura especificada t, em mm, é considerada constante ao longo de todo o lance e é medida perpendicularmente à linha inclinada da laje. A face inferior da laje é construída paralelamente à linha de inclinação da escada, a uma distância t.

Perfil dos degraus. O limite superior da seção longitudinal acompanha a sequência real dos pisos horizontais dos degraus e dos espelhos verticais. O limite inferior corresponde à face inferior reta e inclinada da laje. Dessa forma, o cálculo inclui tanto a própria laje inclinada quanto o concreto adicional acima dela que forma os degraus.

Área da seção. Depois de construído o perfil longitudinal, a área S do polígono fechado é calculada em mm² a partir das coordenadas de seus vértices.

S = 1 / 2 × |Σ(xiyi+1 - xi+1yi)|

Volume de concreto. A área da seção longitudinal é multiplicada pela largura constante do lance B, em mm. O volume resultante é convertido de mm³ para m³.

V = S × B / 1 000 000 000

Nenhum fator adicional de perda ou reserva é aplicado ao volume calculado. O multiplicador do volume é 1.00, portanto o resultado representa o volume geométrico líquido de concreto da escada.

Hipóteses geométricas utilizadas no cálculo

• Todos os espelhos do lance possuem a mesma altura.
• Todas as profundidades calculadas dos degraus são iguais.
• A largura do lance é constante ao longo de toda a escada.
• A laje inclinada de concreto possui espessura constante medida perpendicularmente à sua superfície.
• As orientações direita e esquerda são versões espelhadas da mesma geometria e não alteram as dimensões calculadas nem o volume de concreto.

Normas europeias e documentos de referência

EN 1992-1-1, Eurocódigo 2: Projeto de estruturas de concreto - Parte 1-1: Regras gerais e regras para edifícios. Essa norma europeia é utilizada no projeto de estruturas de concreto e concreto armado em conjunto com a EN 1990, Eurocódigo: Bases para o projeto de estruturas, e o Anexo Nacional aplicável.

Dimensões da escada. Nos países da UE, os requisitos específicos para altura dos espelhos, profundidade dos degraus, largura do lance e outros parâmetros geométricos das escadas são estabelecidos pelas normas e regulamentações nacionais de construção. Por esse motivo, as faixas de 150-200 mm, 270-320 mm, 30-40° e 600-660 mm são utilizadas pela calculadora como critérios práticos de conforto e seleção automática, e não como limites obrigatórios aplicáveis de forma uniforme em toda a UE.

Volume calculado. Os coeficientes parciais de segurança utilizados no sistema dos Eurocódigos para verificações estruturais não são aplicados ao cálculo geométrico do volume de concreto. O volume é calculado diretamente a partir das dimensões do perfil construído e da largura do lance.

FAQs

Por que a seleção automática às vezes apresenta valores fora das faixas recomendadas?

Para uma determinada altura entre pavimentos e um determinado comprimento disponível da escada, pode não existir uma quantidade inteira de degraus que atenda simultaneamente à altura recomendada do espelho, à profundidade do degrau, à inclinação da escada e ao valor 2h + a. Nesse caso, a calculadora compara configurações de 1 a 30 degraus e seleciona a combinação com o menor desvio normalizado total.

Como a posição do degrau superior afeta o cálculo?

Se o degrau superior estiver no mesmo nível do pavimento superior, a quantidade de espelhos será igual à quantidade de degraus. Se o degrau superior estiver abaixo do nível do pavimento superior, será acrescentado um último espelho, de modo que a mesma altura total seja dividida em N + 1 partes. Isso altera a altura do espelho e, consequentemente, também afeta a inclinação da escada, o indicador de conforto e a geometria do concreto.

Por que o volume de concreto não é calculado simplesmente multiplicando o comprimento, a largura e a espessura da laje?

A espessura da laje descreve apenas a laje inclinada sob os degraus. Acima dessa laje existe concreto adicional que forma os pisos horizontais dos degraus e os espelhos verticais. Por isso, a calculadora determina primeiro a área de toda a seção longitudinal escalonada e depois a multiplica pela largura do lance.

É necessário adicionar uma margem ao volume de concreto calculado?

O resultado exibido corresponde ao volume geométrico líquido de concreto com multiplicador de 1.00. Ao encomendar concreto usinado, muitas vezes é adicionada uma margem para perdas reais, variações dimensionais das formas e condições de execução, mas essa margem deve ser acrescentada separadamente ao resultado calculado.

Qual parâmetro é mais importante ao escolher a quantidade de degraus?

A calculadora não avalia separadamente a altura do espelho, a profundidade do degrau ou o ângulo da escada. A seleção automática considera quatro critérios em conjunto: 150-200 mm para a altura do espelho, 270-320 mm para a profundidade do degrau, 30-40° para a inclinação da escada e 600-660 mm para a relação 2h + a. Portanto, a quantidade final de degraus é escolhida com base no equilíbrio conjunto desses valores.
