Método de cálculo da altura da chaminé
Esta calculadora estima a altura da chaminé acima do telhado de acordo com regras geométricas usuais para reduzir turbulência do vento junto à cumeeira e evitar retorno de fumaça. O resultado final é apresentado como a altura da extremidade superior da chaminé em relação ao nível do solo, combinando a posição da saída no telhado e, opcionalmente, a influência de um obstáculo próximo.
As verificações geométricas aqui descritas são amplamente associadas a práticas de instalação e devem ser conferidas com requisitos aplicáveis (por exemplo, EN 15287-1, EN 15287-2, EN 1443, EN 1856-1 e EN 1856-2), além de regras locais de segurança contra incêndio e ventilação.
Orientações e recomendações

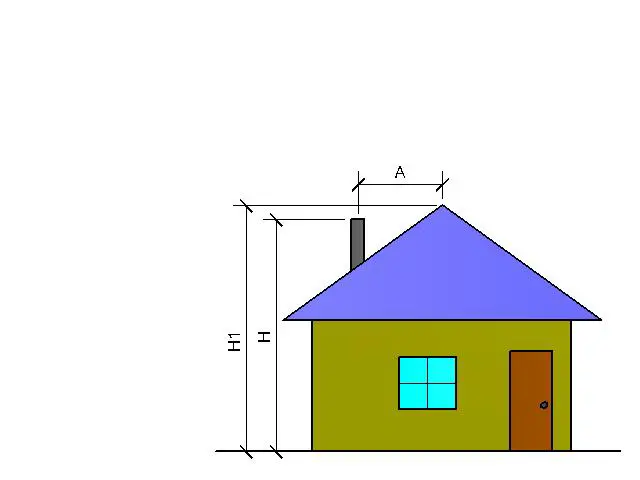

Entradas e grandezas (em metros). A lógica usa: A (distância horizontal da chaminé até a cumeeira), H1 (altura da cumeeira em relação ao solo), e, quando há obstáculo, L (distância horizontal do obstáculo até a cumeeira) e H2 (altura do topo do obstáculo em relação ao solo). A saída é H (altura do topo da chaminé em relação ao solo), arredondada a 0,01 m.
Regra da zona próxima à cumeeira (até 1,5 m). Quando a chaminé está a uma distância A menor ou igual a 1,5 m da cumeeira, adota-se uma margem fixa acima da cumeeira para reduzir efeitos de recirculação do vento. O cálculo segue a relação H = H1 + 0,50, ou seja, o topo da chaminé fica 0,50 m acima do nível da cumeeira.
Regra da zona intermediária (1,5 m a 3 m). Quando a distância A está entre 1,5 m e 3 m, a condição mínima é que o topo da chaminé atinja pelo menos o nível da cumeeira. Nesse caso, a relação usada é H = H1, mantendo a saída ao nível da cumeeira em relação ao solo.
Regra da linha de 10° (acima de 3 m). Para A maior que 3 m, a altura mínima pode ficar abaixo da cumeeira, mas não abaixo de uma linha de referência traçada a partir da cumeeira com inclinação de 10° em relação à horizontal (descendo no sentido do afastamento). A calculadora aplica H = H1 - A · tan(10°). Em termos físicos, isso significa que, quanto mais distante da cumeeira estiver a chaminé, mais baixo pode ser o topo, desde que permaneça “acima” dessa linha de controle.
Limite inferior de segurança. Se alguma relação produzir valor negativo (o que não faz sentido para uma altura em relação ao solo), o resultado parcial é limitado a zero. Isso evita que combinações incoerentes de dados gerem uma altura calculada irreal.

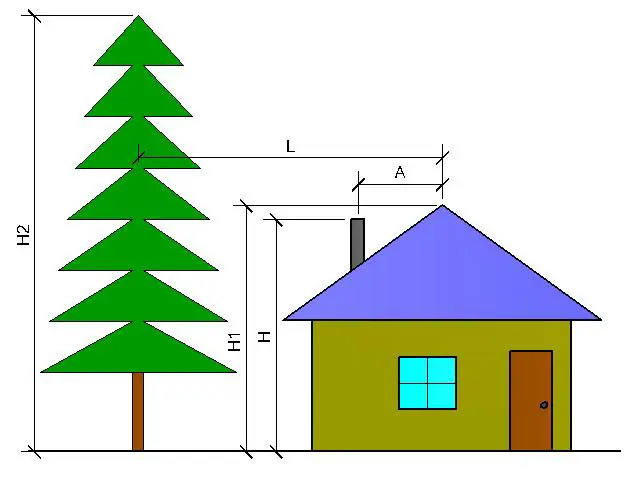

Influência de obstáculo próximo (opcional). Quando existe um obstáculo (parede, árvore, prédio vizinho) mais distante da cumeeira do que a chaminé, a condição adicional é calculada usando a diferença de distâncias (L - A), que representa a separação horizontal entre a chaminé e o obstáculo. A estimativa considera uma linha com declive 1:1 (45°) a partir do topo do obstáculo até a posição da chaminé e adiciona uma reserva de 0,50 m: HH = H2 - (L - A) + 0,50. Se L não for maior que A, a situação geométrica fica inválida para este modelo (o obstáculo não está “além” da chaminé no mesmo alinhamento de referência).
Escolha do valor final. Quando a opção de obstáculo é usada, a calculadora compara a exigência pela cumeeira (H) e a exigência pelo obstáculo (HH) e adota a mais restritiva: Hfinal = max(H, HH). Isso garante que a saída atenda simultaneamente ao critério do telhado e ao critério de sombreamento aerodinâmico do obstáculo.
Valores típicos de referência. Em prática, costuma-se verificar as seguintes condições geométricas, além do cálculo: folgas de segurança em relação a materiais combustíveis, altura útil para tiragem do duto de fumaça e exposição ao vento conforme a zona e topografia. Se houver mudanças de nível do terreno, platibandas, mansardas ou cumeeiras múltiplas, recomenda-se repetir o raciocínio tomando como referência a parte do telhado que mais influencia a turbulência na saída.
FAQs
De onde vem a regra dos 1,5 m e 3 m?
Esses limites são usados em orientações práticas para posicionar a chaminé em zonas com diferentes padrões de escoamento do vento perto da cumeeira. A ideia é garantir uma altura da chaminé acima do telhado suficiente para evitar recirculação e retorno de fumaça, principalmente quando a saída está muito próxima ao ponto mais alto.
O que significa a linha de 10° a partir da cumeeira?
É uma linha de controle geométrica: a partir da cumeeira traça-se uma linha inclinada 10° para baixo, e o topo do duto deve ficar acima dela. Na calculadora isso aparece como H = H1 - A · tan(10°), conectando diretamente a distância horizontal à altura mínima admissível.
Como o obstáculo próximo altera o cálculo?
Quando há um obstáculo (edificação vizinha, muro, árvore), ele pode criar turbulência e “sombra” aerodinâmica. A calculadora estima uma altura mínima adicional no ponto da chaminé por HH = H2 - (L - A) + 0,50 e então usa o maior valor entre o critério do telhado e o critério do obstáculo.
Posso aplicar para exaustão e ventilação, não só para fumaça?
Sim, como verificação geométrica de interferência do telhado e obstáculos, o método é útil também para dutos de exaustão. Ainda assim, sistemas de ventilação podem exigir outras verificações (vazão, perda de carga, dissipação de odores) além da simples altura do duto acima do telhado.
Por que o resultado sai em relação ao solo?
Porque as entradas de altura (H1 e, se usado, H2) são definidas em relação ao nível do solo, e o cálculo combina essas referências diretamente. Se você precisar da altura “apenas acima do telhado” no ponto de saída, será necessário subtrair a cota local do telhado naquele ponto (que depende da geometria da cobertura).
