Information
- NF EN 1993-1-1 — Calcul des structures en acier selon l'Eurocode 3 : règles générales et règles pour les bâtiments.
- NF EN 1990 — Eurocode : base de calcul des structures, principes fondamentaux pour la conception et la vérification en ingénierie de la construction.
Cet outil de répartition des contraintes est conçu pour calculer les distributions de contraintes normales et de cisaillement pour diverses sections transversales, incluant les profils circulaires, en I, en U, en angle, rectangulaires, en section creuse et en T.
Grâce aux diagrammes de contraintes générés, les ingénieurs peuvent identifier les zones critiques de la section transversale en saisissant les valeurs du moment fléchissant et de la force de cisaillement et en les comparant avec la résistance calculée du matériau.

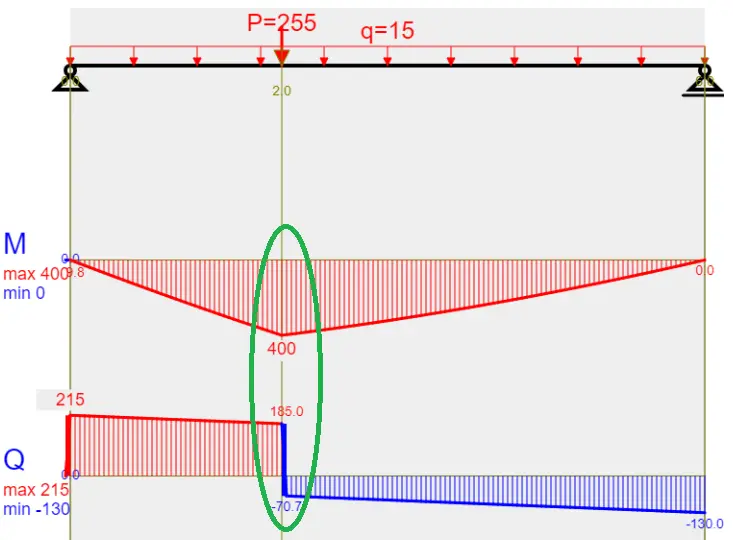

Le moment fléchissant (M) et la force de cisaillement (Q) sont déterminés comme suit :
La section transversale la plus critique de la poutre est mise en évidence en vert. Dans cette section, le moment fléchissant maximal est M = 400 et la force de cisaillement est Q = 185 + 70,7 = 255,7.
Instructions :
- Sélectionnez le type de section transversale (circulaire, en I, en U, en angle, rectangulaire, en section creuse ou en T).

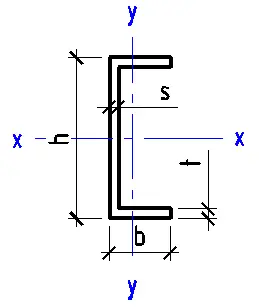

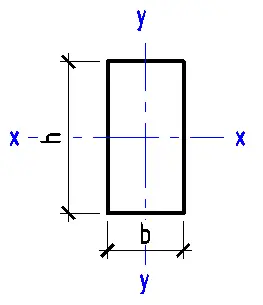

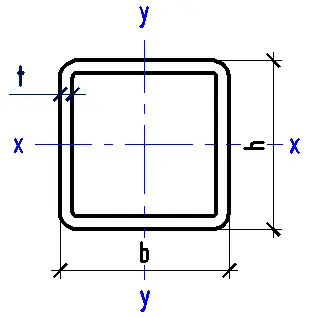

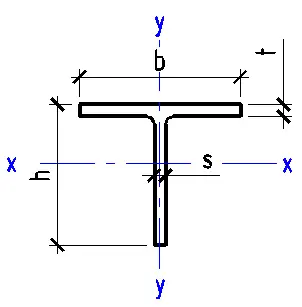

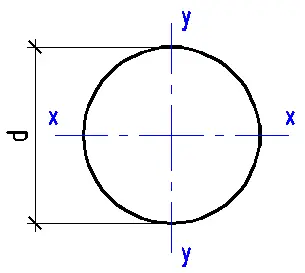

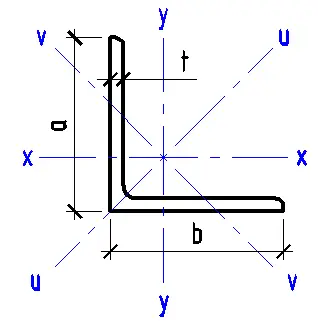

- Saisissez les caractéristiques géométriques de la section transversale choisie.
- Indiquez le moment fléchissant (M) dans l'unité de mesure de votre choix.
- Saisissez la force de cisaillement (Q) dans l'unité de mesure de votre choix.
- Cliquez sur le bouton « Calculer ».
Les résultats incluent des diagrammes de répartition des contraintes normales et de cisaillement générés, ainsi qu'une représentation visuelle de la section transversale.
Pour plus de commodité, les valeurs maximales de contraintes (en MPa) sont affichées dans le tableau ci-dessous.
Si nécessaire, vous pouvez évaluer la contrainte à n'importe quel point le long de la hauteur de la section transversale. Il vous suffit de cocher la case « Déterminer la contrainte en fonction de la hauteur » et d'indiquer la distance par rapport au centre de gravité (indiquée par la ligne rouge en pointillés) jusqu'au point souhaité.
La section la plus critique de la poutre est mise en évidence en vert. Dans cette section, le moment de flexion maximum est M = 400 et la force de cisaillement est Q = 185 + 70.7 = 255.7.
Le résultat comprendra les diagrammes construits des contraintes normales et de cisaillement, ainsi qu'une image de la section transversale.
Si nécessaire, vous pouvez déterminer la contrainte à tout point le long de la hauteur de la section transversale. Pour ce faire, cochez la case "Déterminer la contrainte par hauteur" et spécifiez la distance du centre de gravité (marqué par la ligne pointillée rouge) jusqu'au point souhaité.
